Minerva

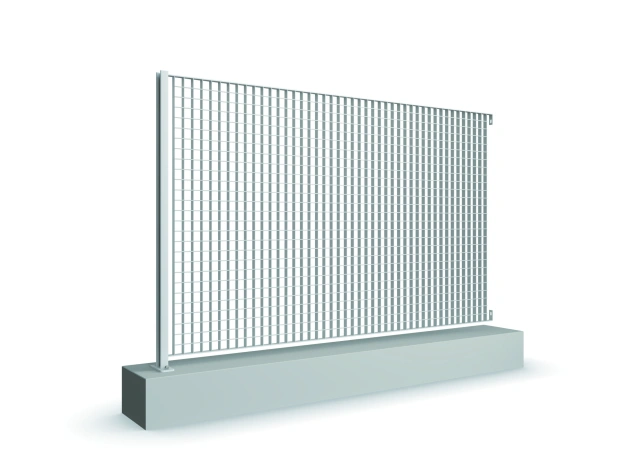

La recinzione Minerva abbina la regolarità delle forme alla particolare robustezza della soluzione delimitando efficacemente aree civili e tecniche. Viene prodotta con disegno a scacchi quadrato di dimensioni 43×44 mm. Gli elementi portanti hanno spessore 2 mm.

Caratteristiche tecniche

DIMENSIONI MAGLIA

MM. 43X44

PROFILI VERTICALI IN PIATTO

MM. 25X2

SEZIONE PROFILI DI SOSTEGNO ORIZZONTALI IN PIATTO

BUGNATO MM. 25X3,5

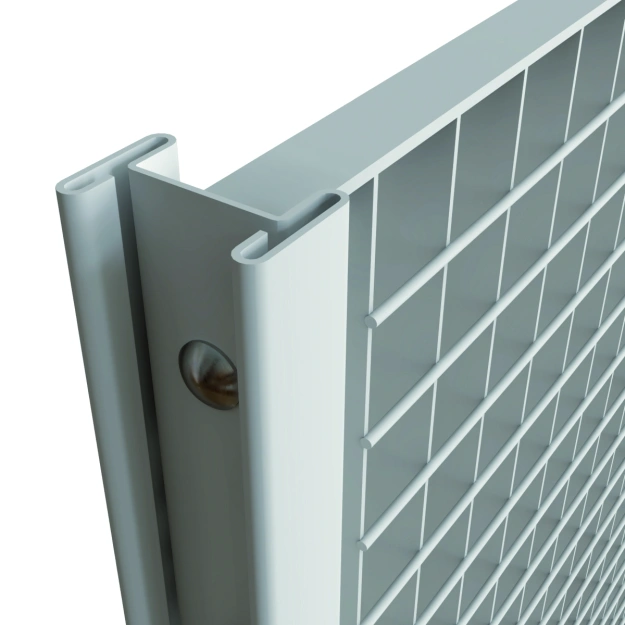

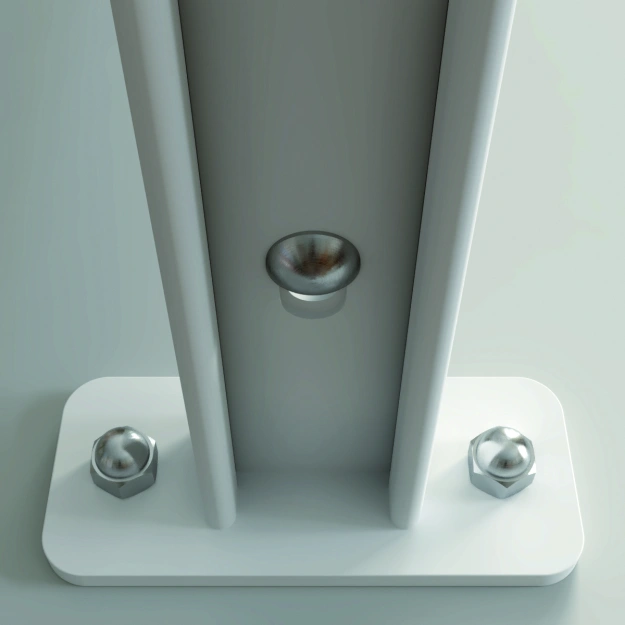

MONTANTI IN PROFILATO

SAGOMATO STYLE® - PIATTO 60X7

BULLONERIA M10X25 IN ACCIAIO INOX A STRAPPO

AISI 304

Indicazioni tecniche

Di seguito viene indicata l’altezza del muretto che consente l’allineamento superiore dei pannelli aventi altezze standard, con i cancelli pronti a magazzino.

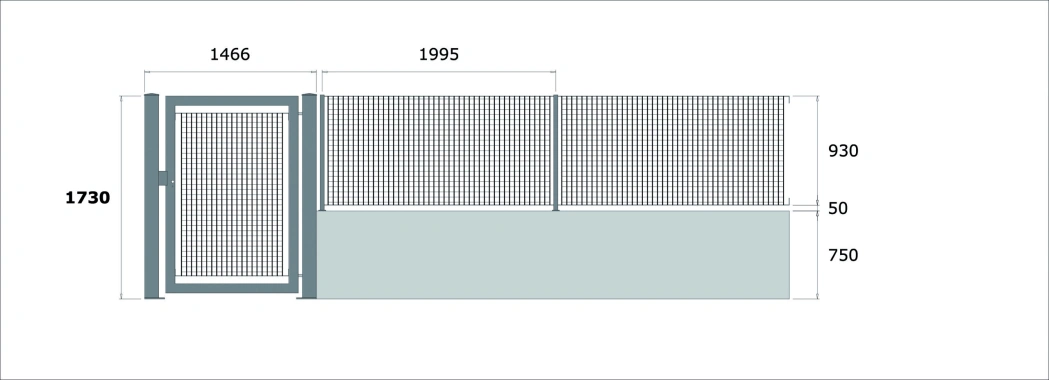

Altezza pannello

930

Altezza muretto

750

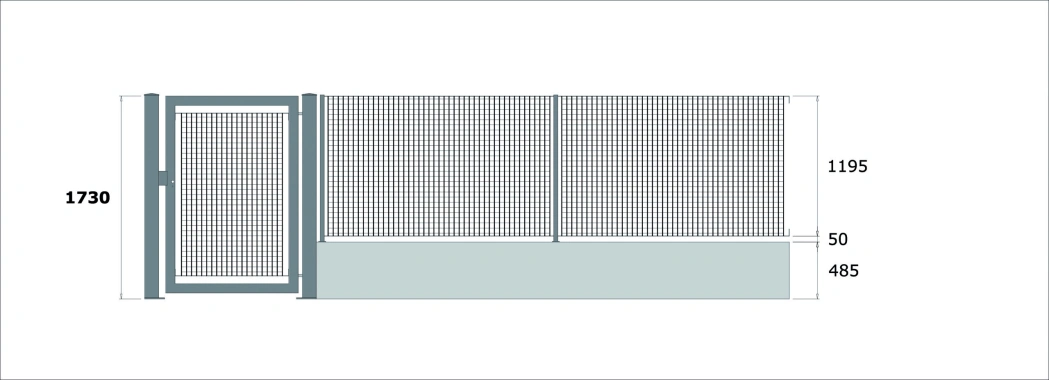

Altezza pannello

1195

Altezza muretto

485

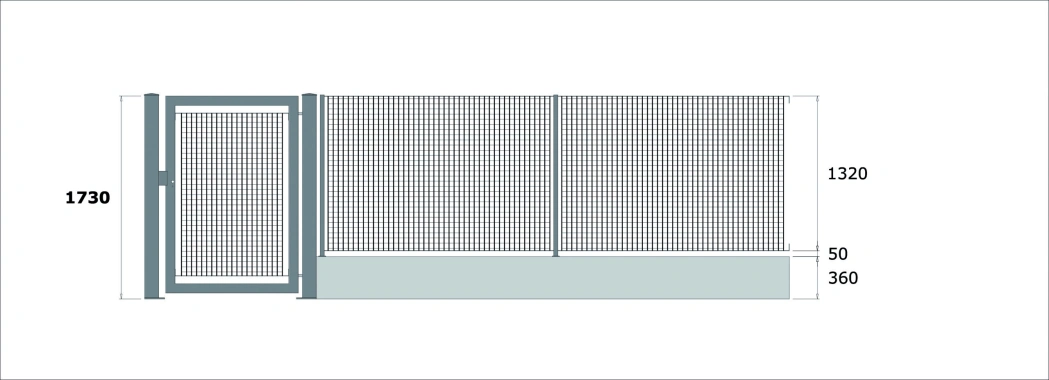

Altezza pannello

1320

Altezza muretto

360

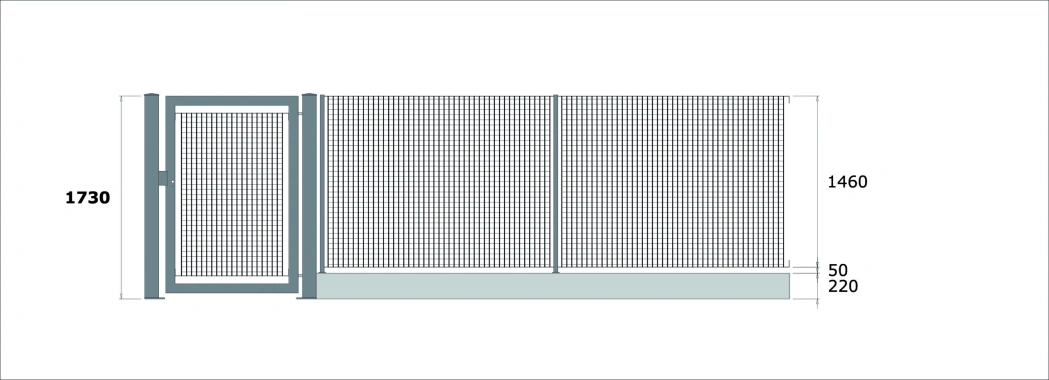

Altezza pannello

1460

Altezza muretto

220

Altezze disponibili

Le dimensioni standard dei pannelli di Linear® Orizzontale sono riportate in tabella. Su richiesta del cliente, si realizzano anche pannelli aventi misure speciali.

Interasse piantane(*)	Larghezza pannello	Altezza pannello	Altezza totale sopra muretto
1995	1992	930	980
1995	1992	1195	1245
1995	1992	1320	1370
1995	1992	1460	1510
1995	1992	1720	1770
1995	1992	1985	2035
(*) Interasse piantane 2000 mm. se si usa la piantana in piatto 60x7
