Venus

Orizzontale

Pronti a magazzino

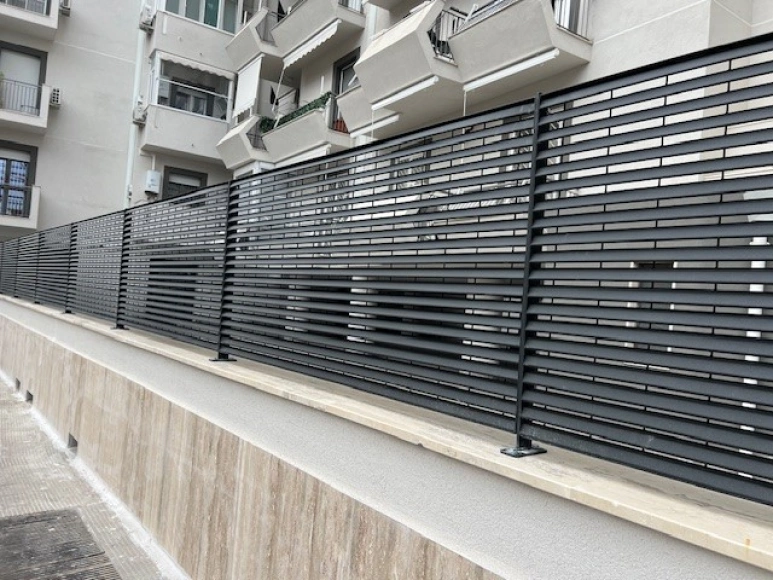

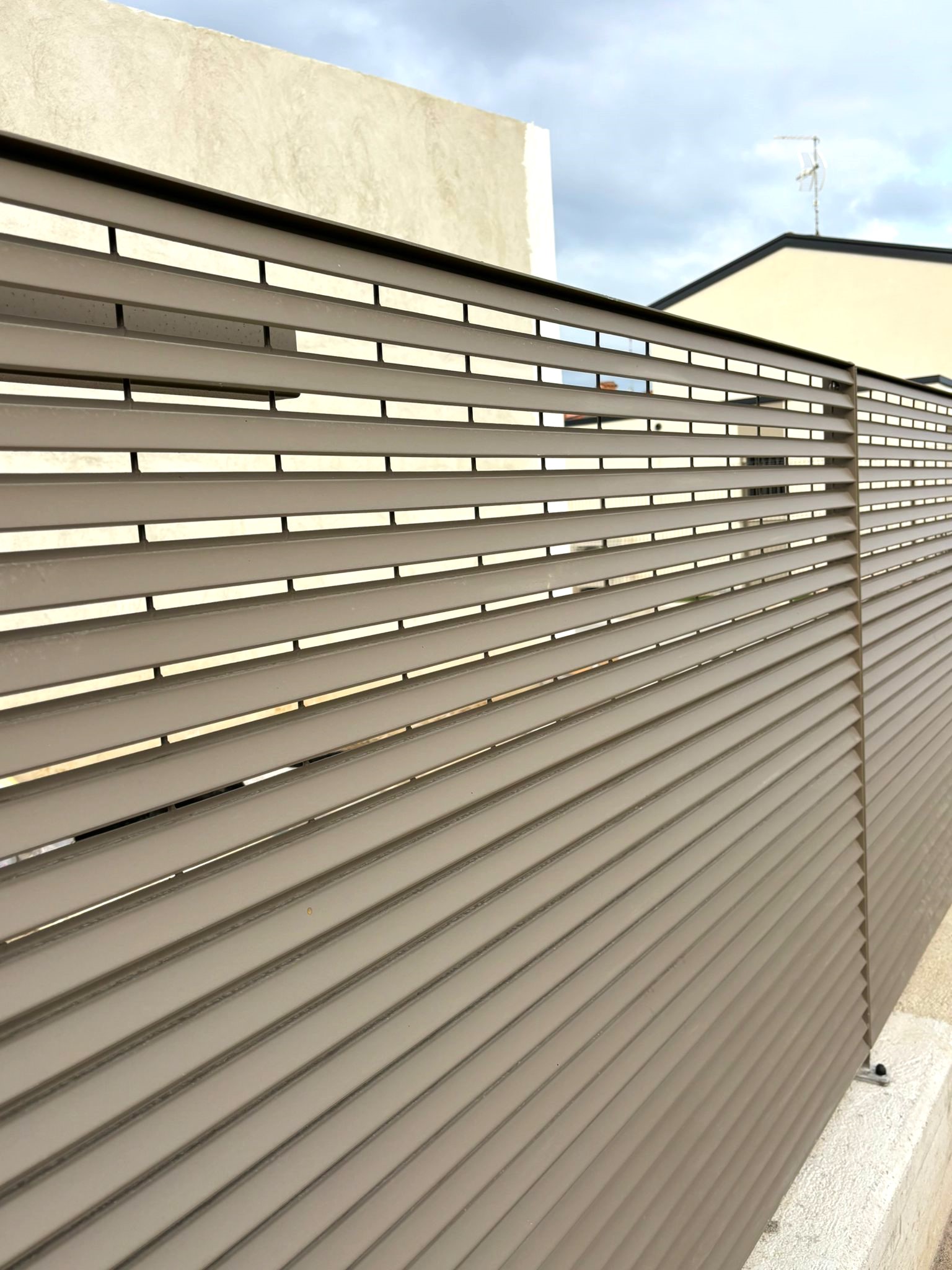

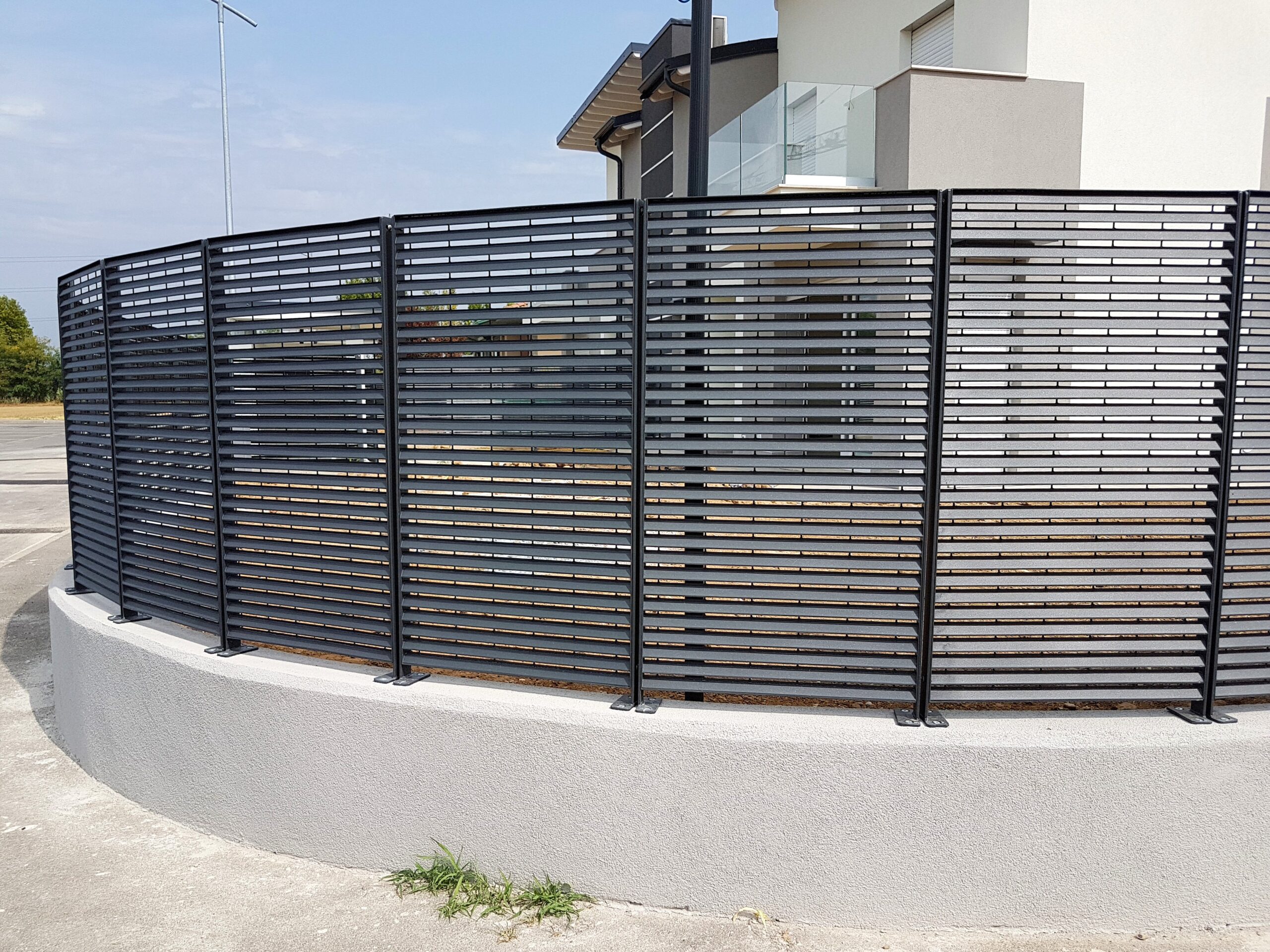

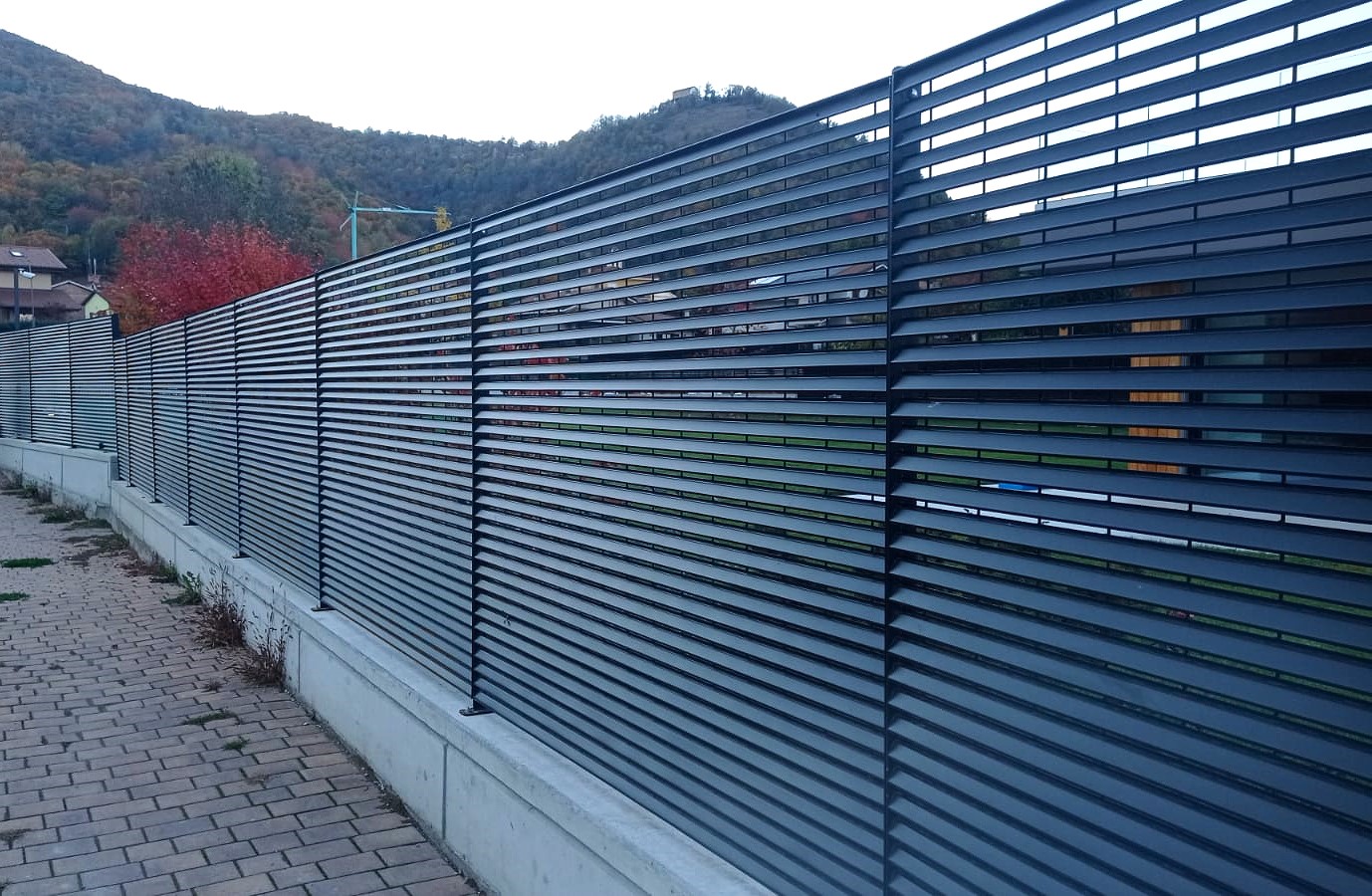

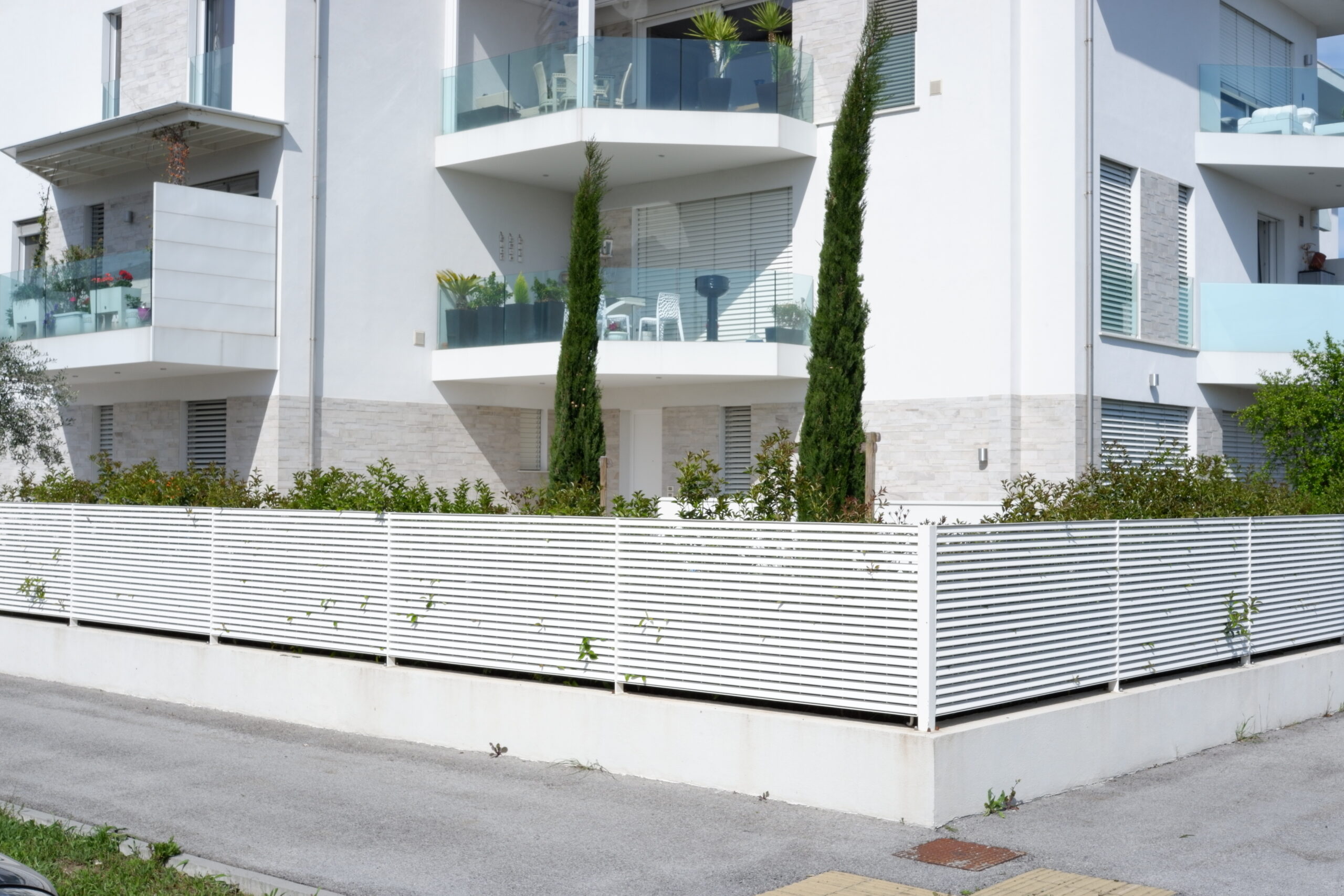

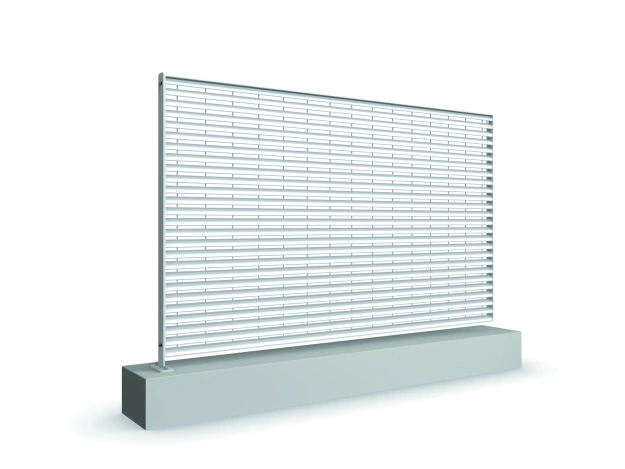

Il modello Venus orizzontale, realizzato con profili sagomati a “Z” coniuga la modernità delle linee con l’esigenza di protezione e privacy sempre più apprezzata dal cliente. La distanza tra i vari profili sagomati pari a 46 mm risulta ottimale per coniugare robustezza del prodotto senza eccedere nella sua pesantezza. La robustezza del pannello è sottolineata da una quadratura perimetrale realizzata con piatto 50×3. I pannelli modulari sono realizzati elettroforgiando un tondo da 5 mm (posto verticalmente) ai profili sagomati orizzontali, creando un disegno ricercato e apprezzato da numerosi designer.

Caratteristiche tecniche

PROFILI ORIZZONTALI A “Z” DI SVILUPPO
MM. 50X1,5
SEZIONE PROFILI DI SOSTEGNO SUI 4 LATI IN PIATTO
DA MM. 50X3

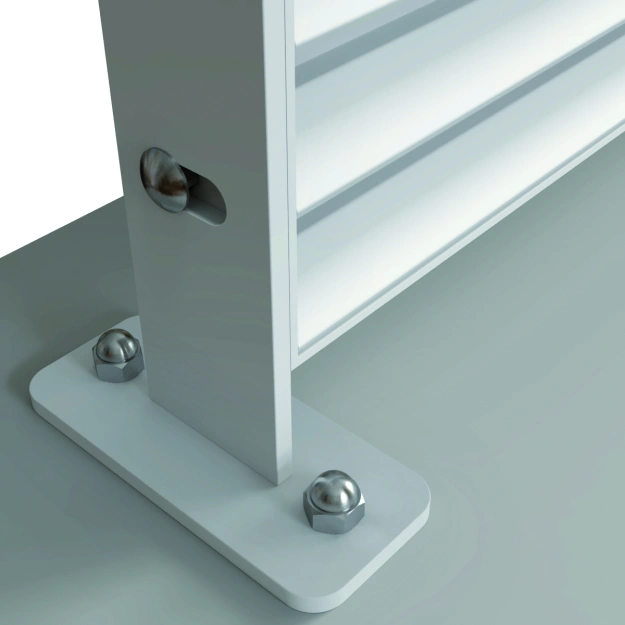

MONTANTI IN PROFILATO PIATTO
DA MM. 60X7

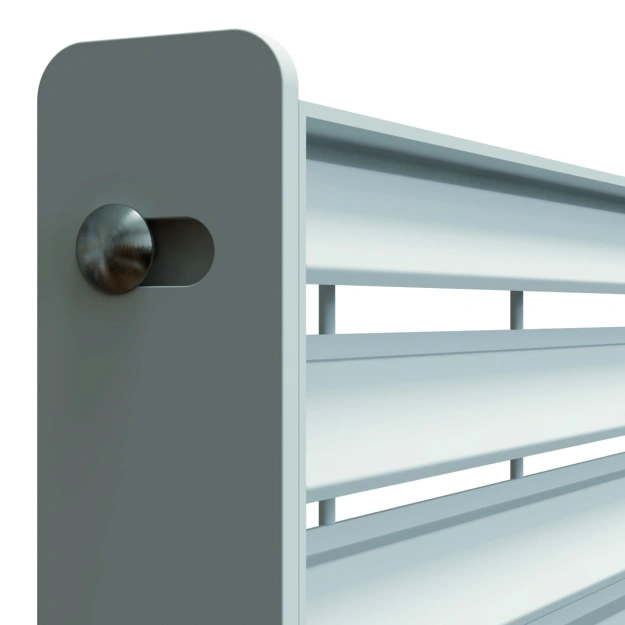

BULLONERIA M10X25 IN ACCIAIO INOX A STRAPPO
INOX AISI 304

Indicazioni tecniche

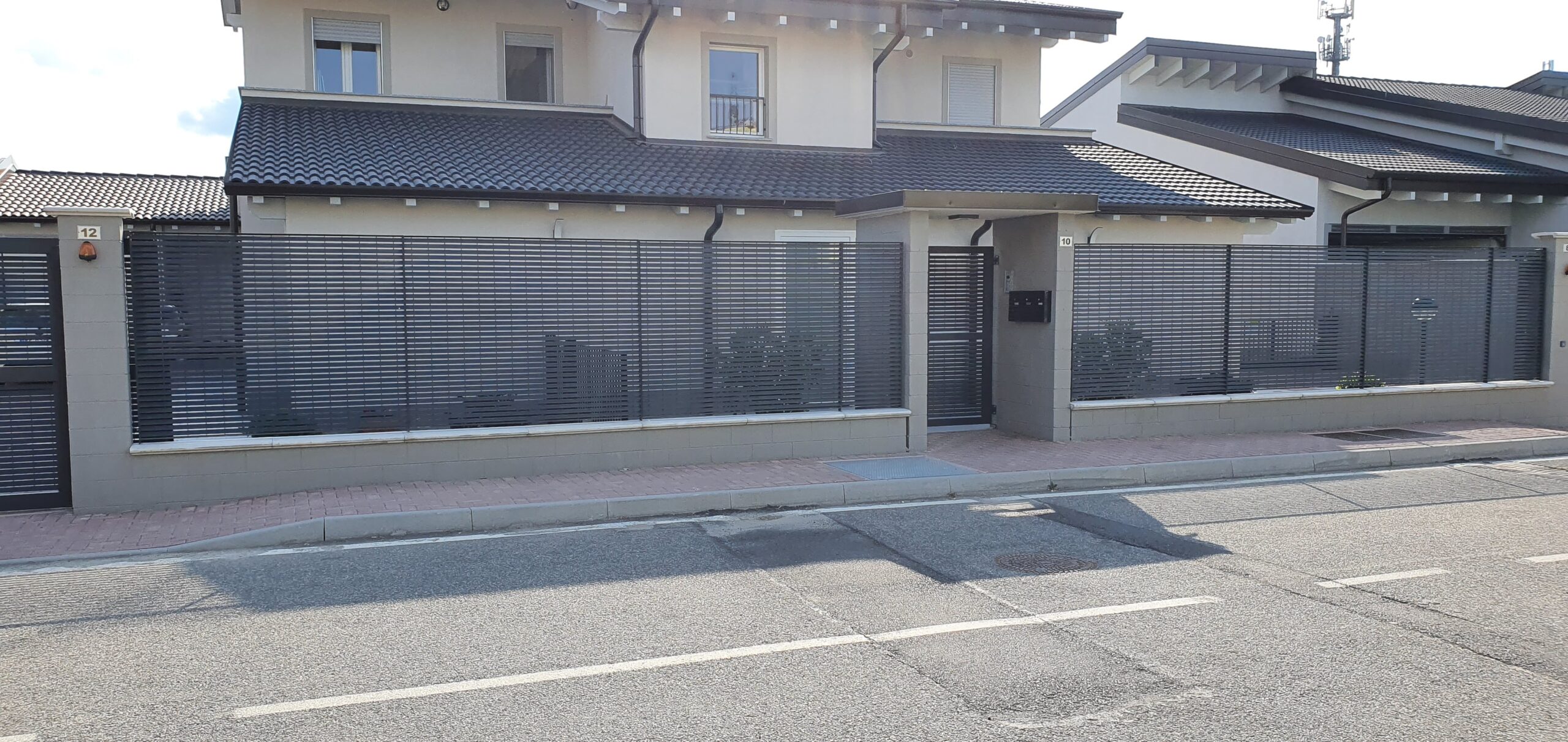

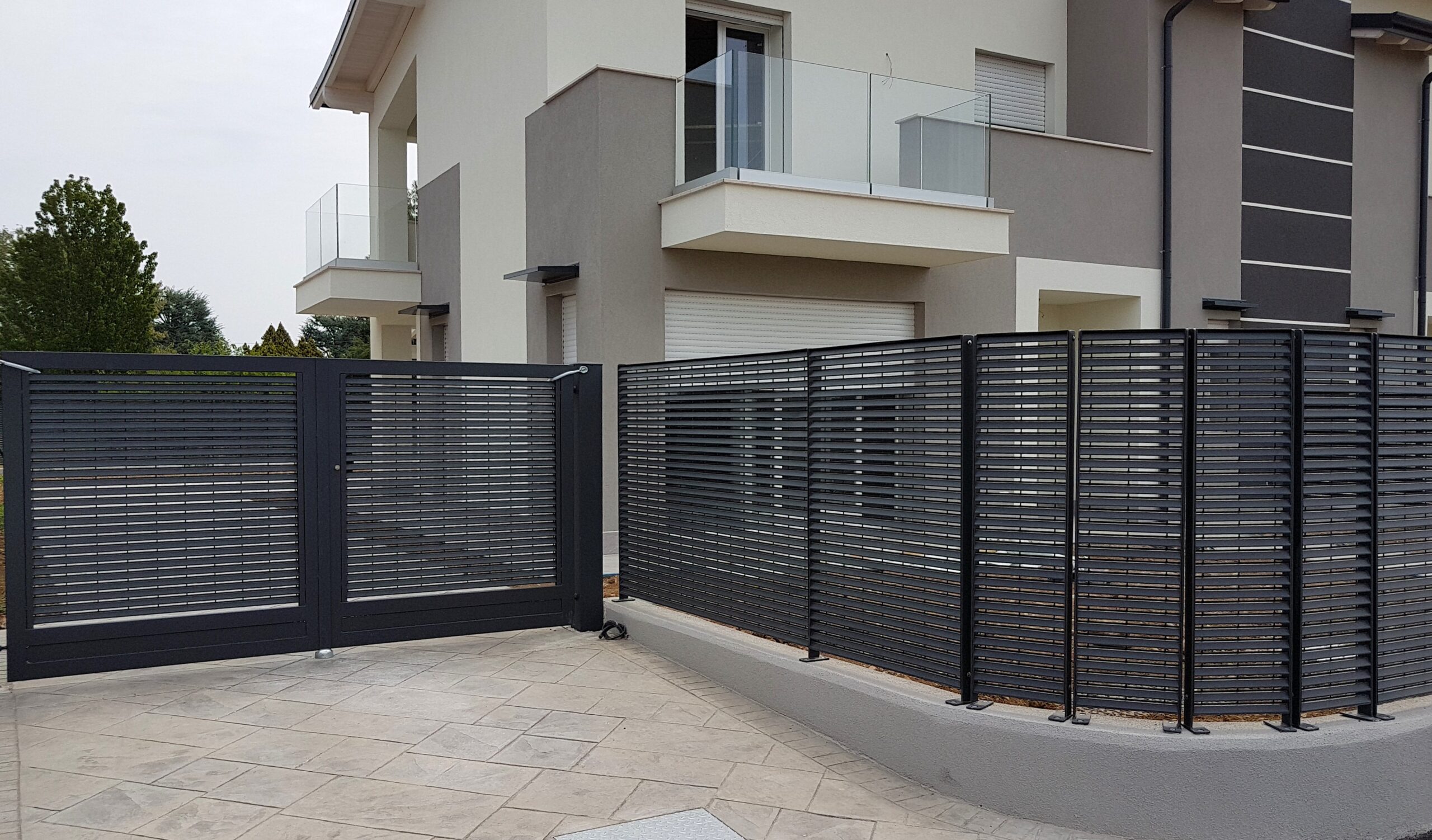

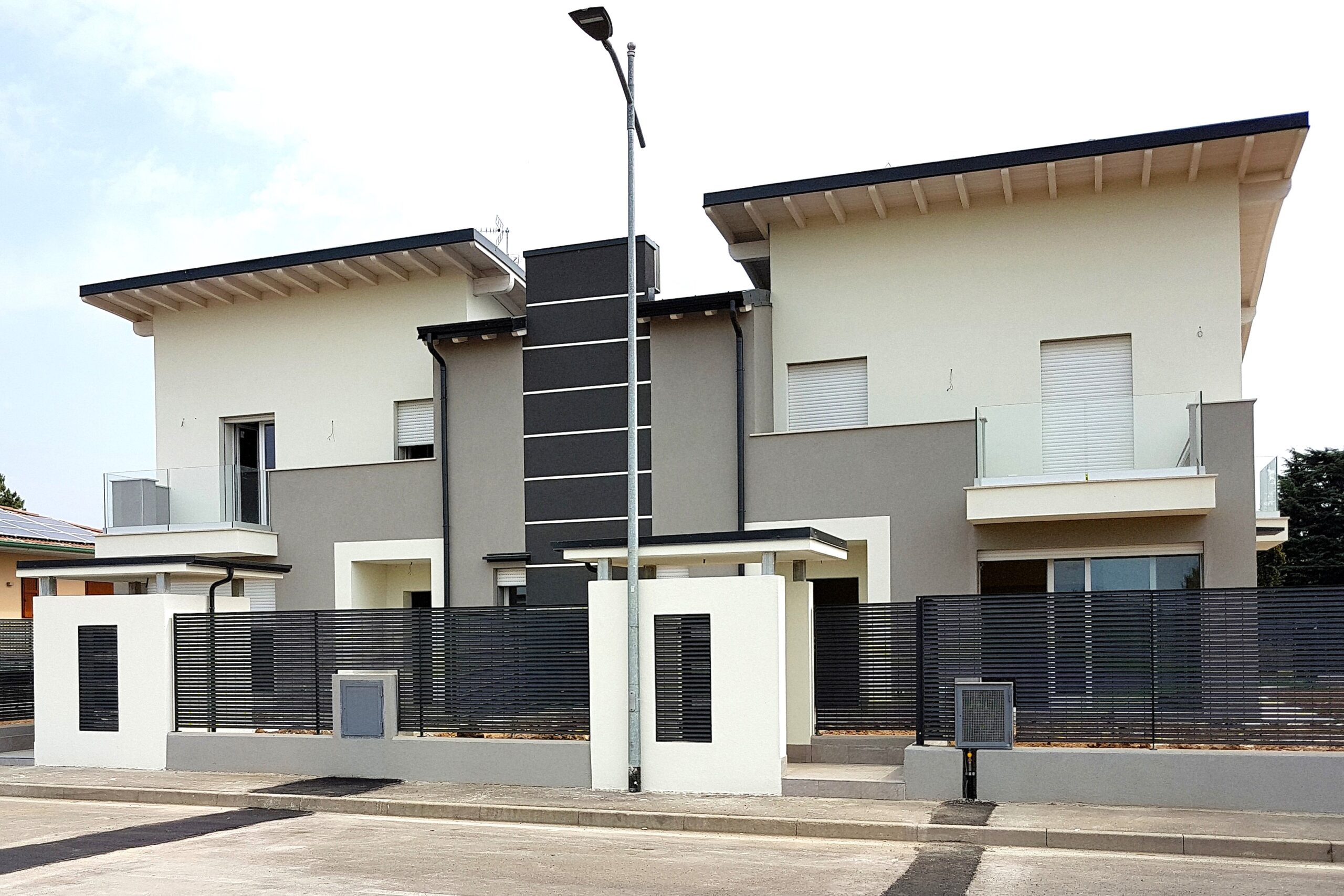

Di seguito viene indicata l’altezza del muretto che consente l’allineamento superiore dei pannelli aventi altezze standard, con i cancelli pronti a magazzino.

Altezza pannello

911

Altezza muretto

769

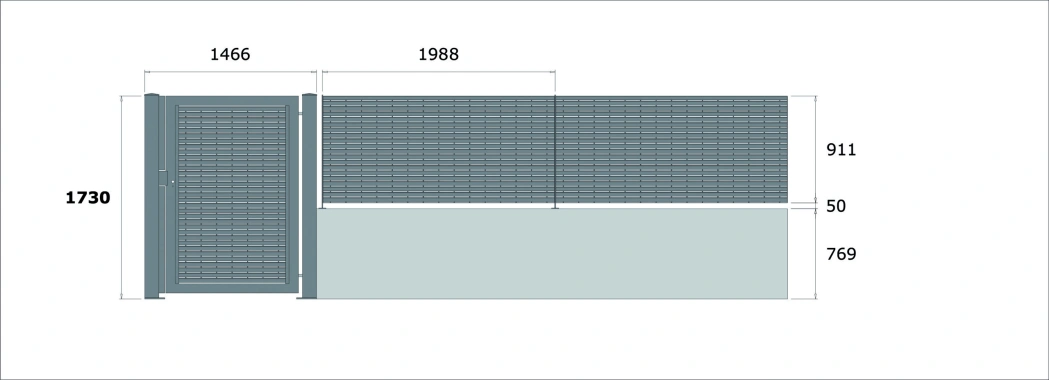

Altezza pannello 911 Altezza muretto 769

Altezza pannello

1186

Altezza muretto

494

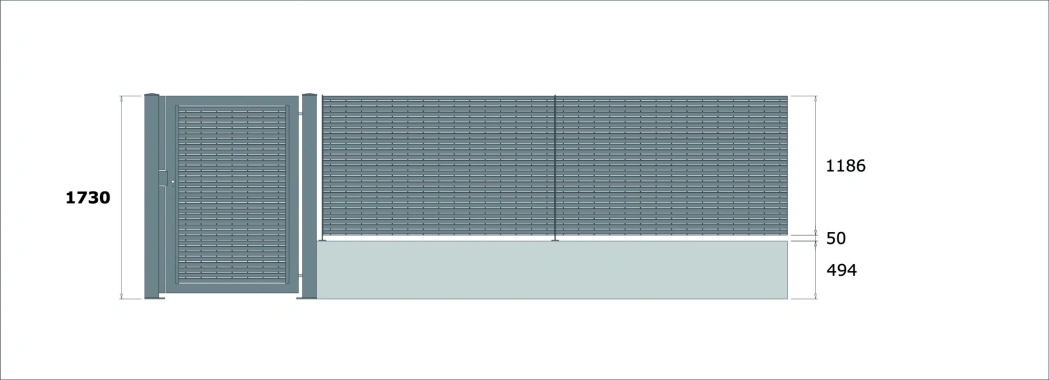

Altezza pannello 1186 Altezza muretto 494

Altezza pannello

1369

Altezza muretto

311

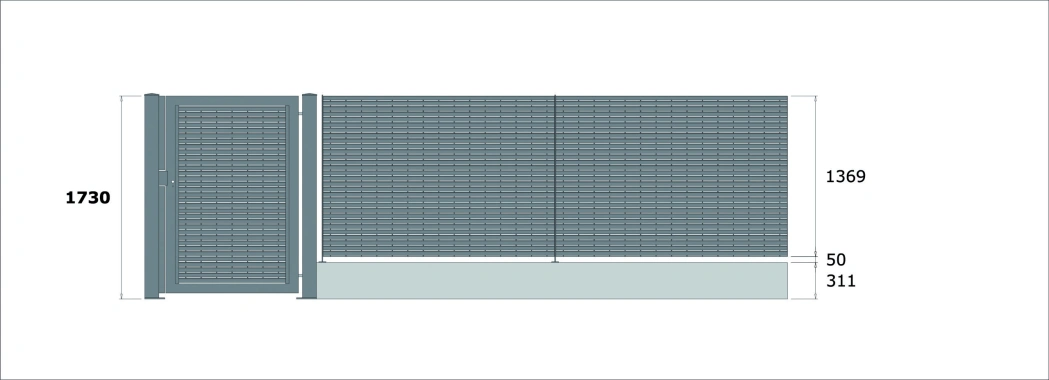

Altezza pannello 1369 Altezza muretto 311

Altezza pannello

1554

Altezza muretto

126

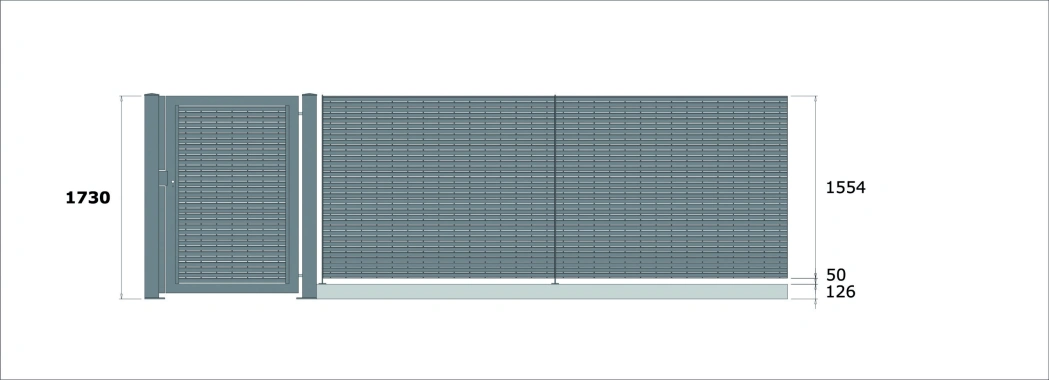

Altezza pannello 1554 Altezza muretto 126

Altezze disponibili

Specchiature Venus orizzontale come da tabella, sono realizzabili pannelli speciali su misura a richiesta.

Interasse piantane Larghezza Pannello Altezza Pannello Altezza totale sopra muretto
1988 1980 911 961
1988 1980 1186 1236
1988 1980 1554 1604
1988 1980 1874 1924
