Medusa

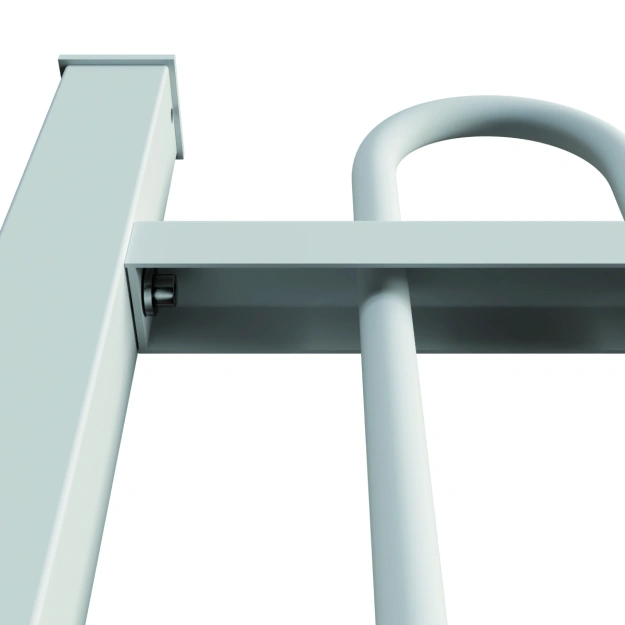

Armonizzato dalla curvatura dei tubi sulle estremità superiori, la recinzione Medusa viene apprezzata per la piacevole estetica esaltata dalle colorazioni proposte. Si utilizzano tubi tondi in acciaio di diametro 20 mm irrigiditi da due robusti profili orizzontali che consentono di nascondere il fissaggio al piantone.

Caratteristiche tecniche

TUBI VERTICALI
DA MM. 20X1,5
SEZIONE PROFILI DI SOSTEGNO ORIZZONTALI A C
DA MM. 30X45X30 SP=2

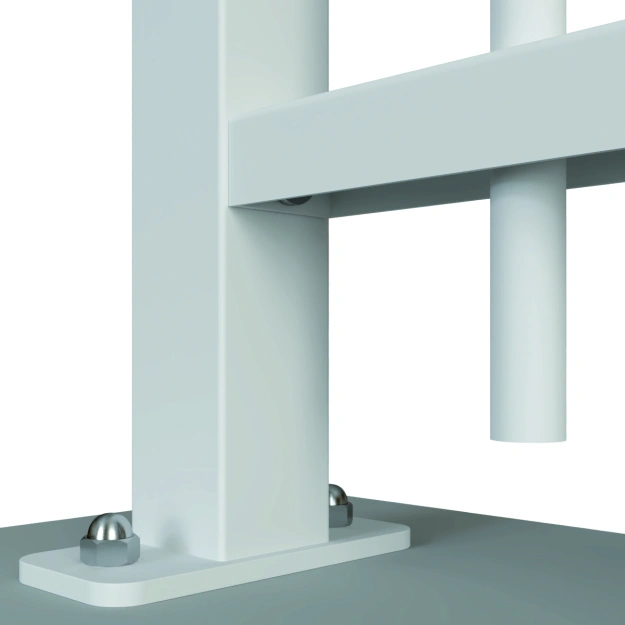

PIANTANA IN TUBOLARE
DA MM. 50X50X2
BULLONERIA M8X80
IN ACCIAIO ZINCATO

Indicazioni tecniche

Di seguito viene indicata l’altezza del muretto che consente l’allineamento superiore dei pannelli aventi altezze standard, con i cancelli pronti a magazzino.

Altezza pannello

1000

Altezza muretto

680

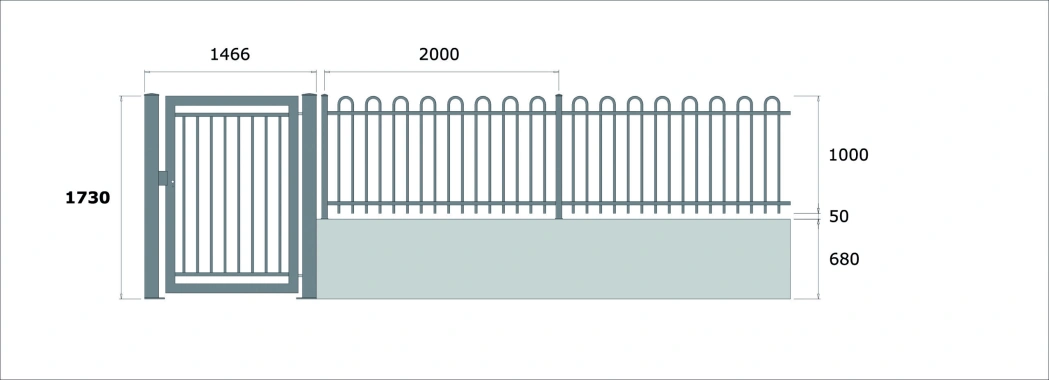

Altezza pannello 1000 Altezza muretto 680

Altezza pannello

1200

Altezza muretto

480

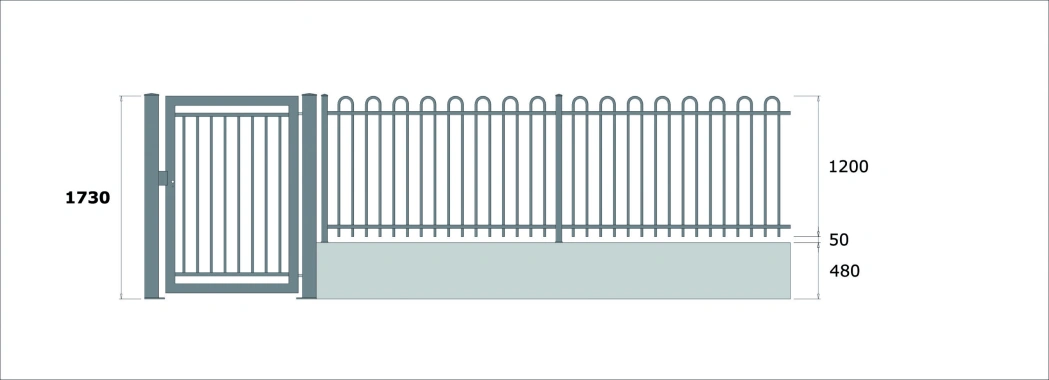

Altezza pannello 1200 Altezza muretto 480

Altezza pannello

1300

Altezza muretto

380

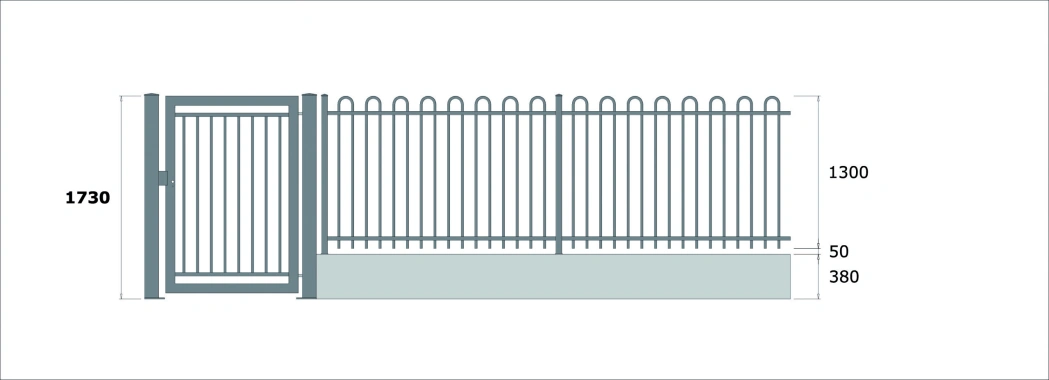

Altezza pannello 1300 Altezza muretto 380

Altezze disponibili

Le dimensioni standard dei pannelli di Linear® Orizzontale sono riportate in tabella. Su richiesta del cliente, si realizzano anche pannelli aventi misure speciali.

Interasse piantane Larghezza pannello Altezza pannello Altezza totale sopra muretto
2000 1950 1000 1050
2000 1950 1200 1250
2000 1950 1300 1350
