Pegaso

Verticale

Pronti a magazzino

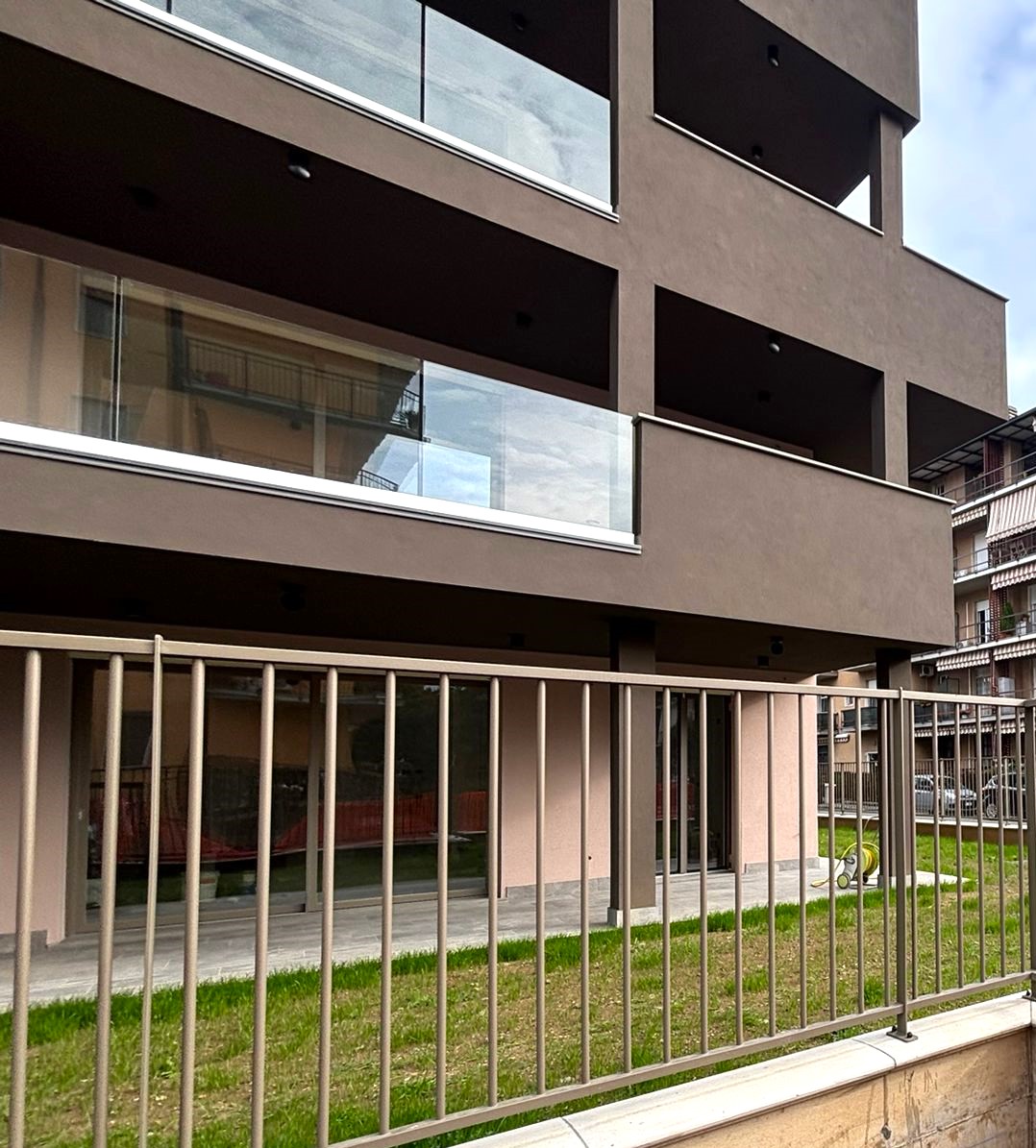

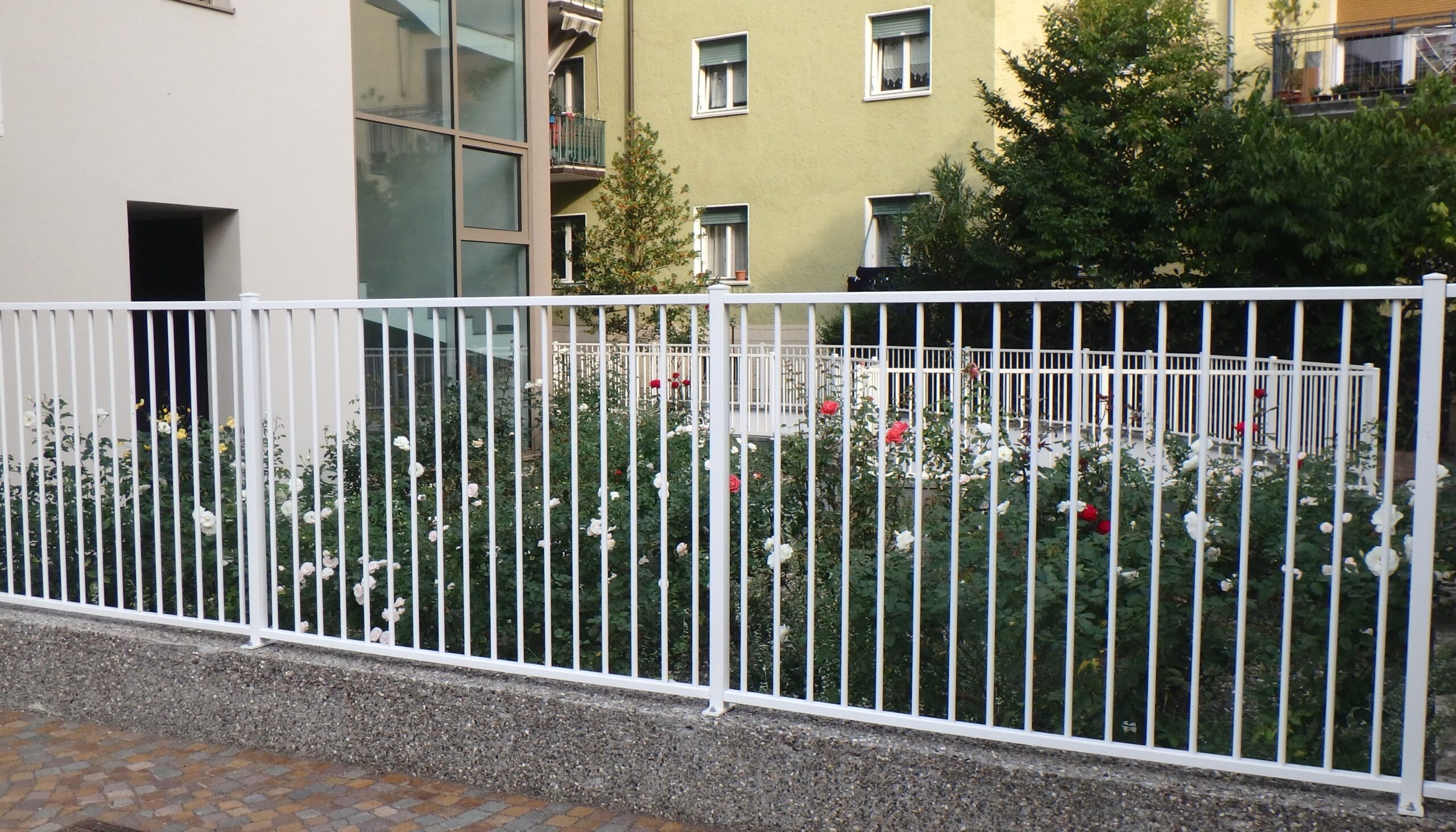

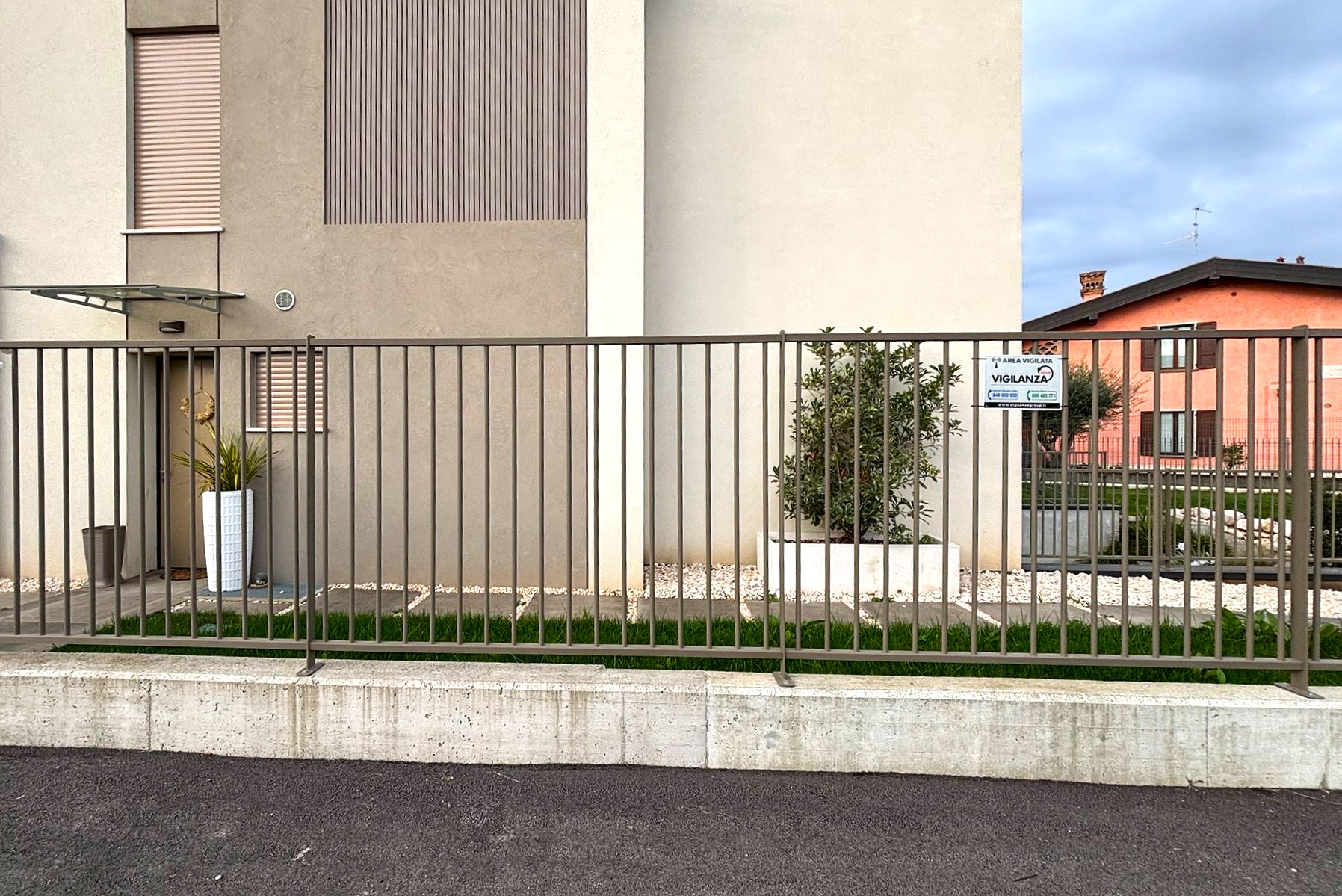

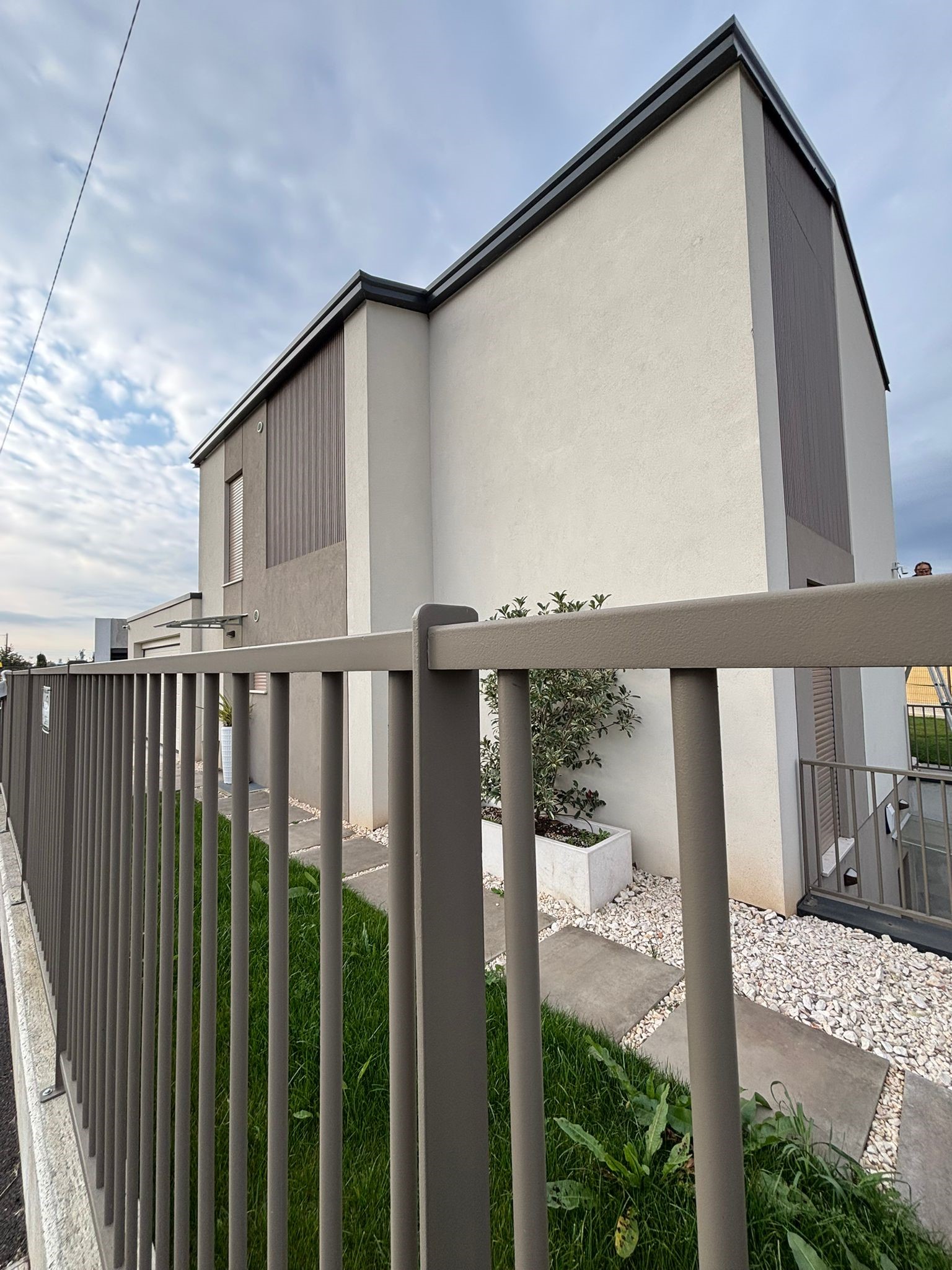

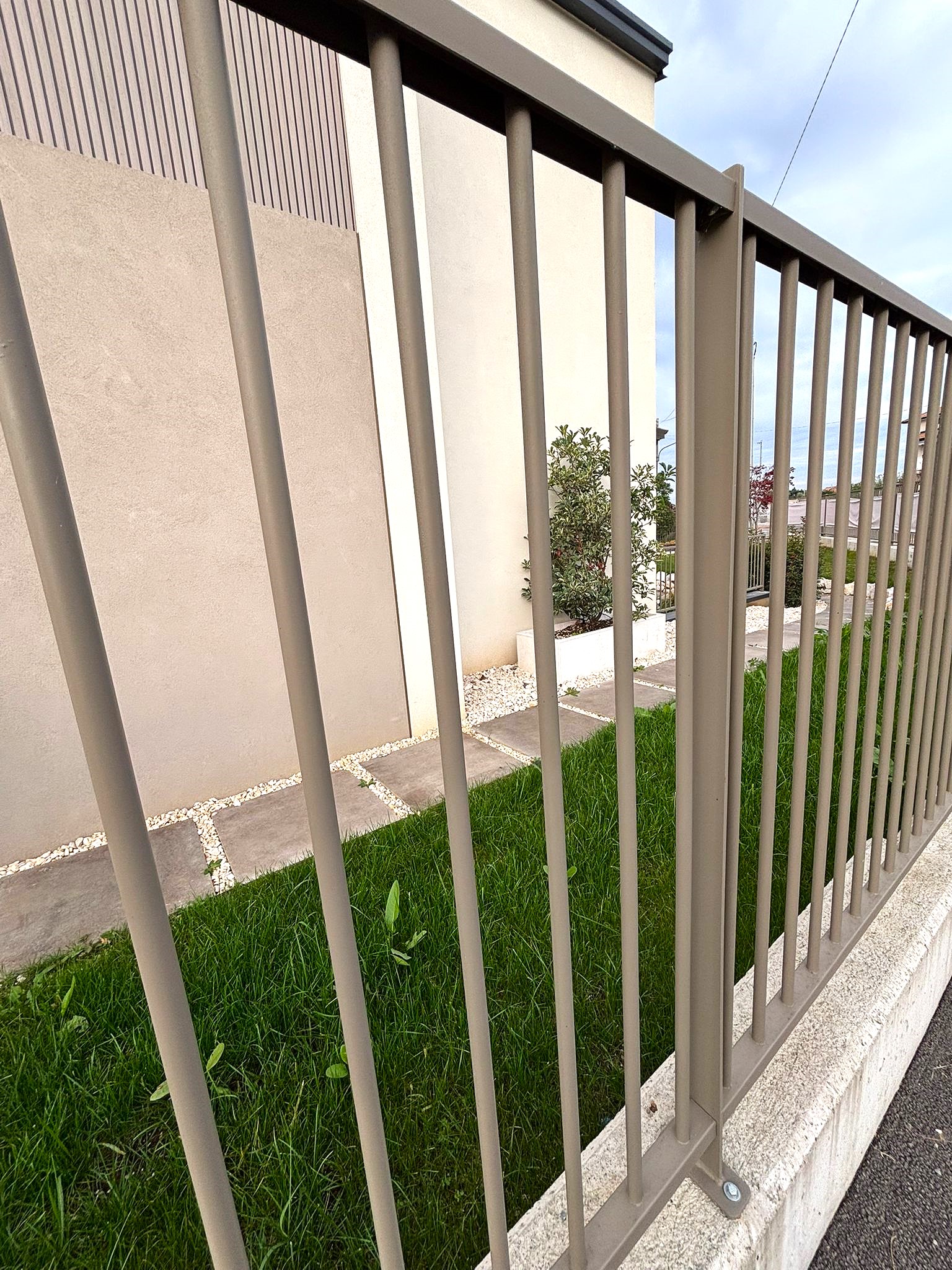

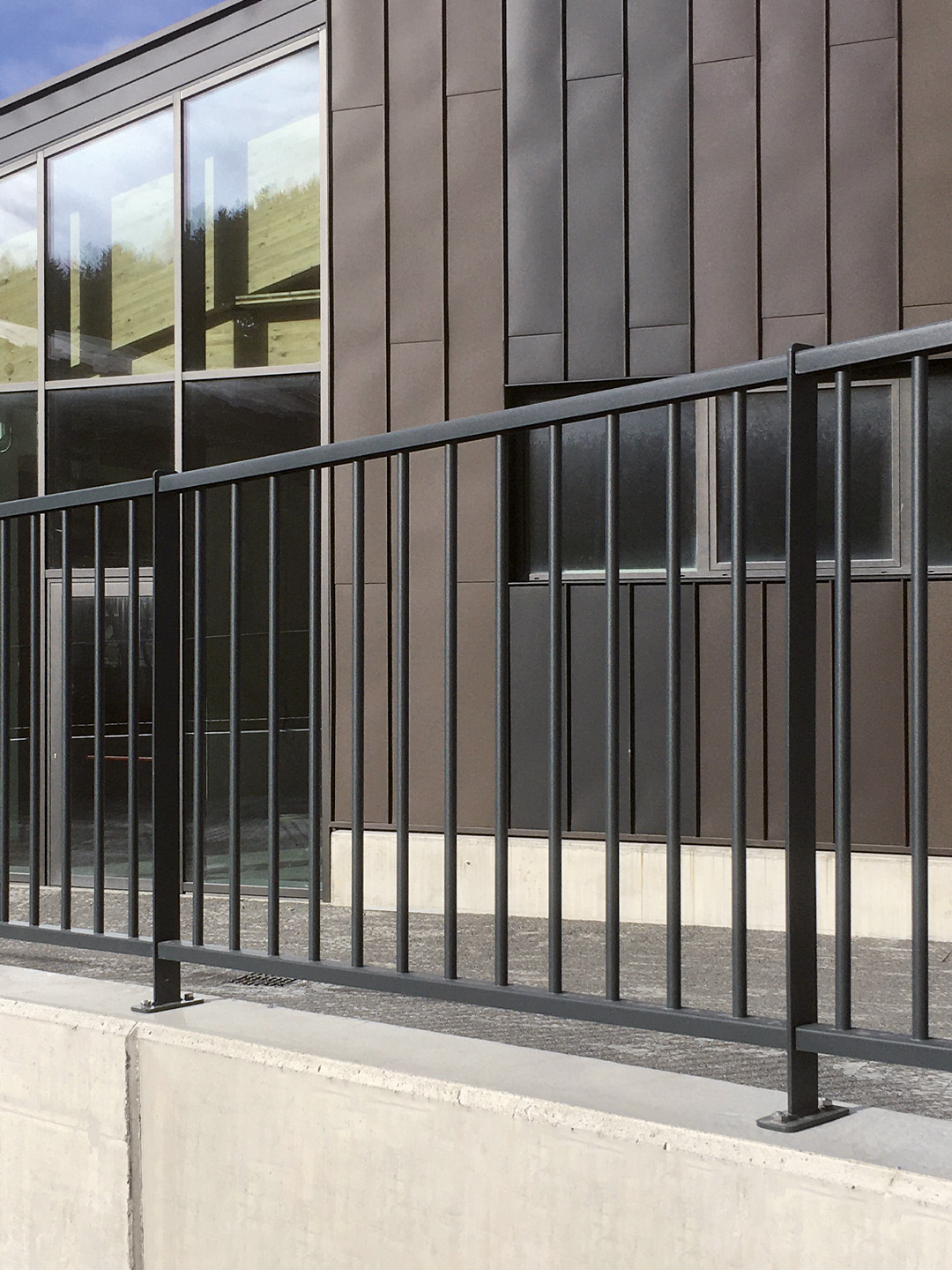

Le recinzioni Pegaso verticale utilizzano tubi tondi in acciaio di diametro 20 mm. Essi sono saldati alle due estremità da due robusti profili orizzontali che sostengono l’intera specchiatura e consentono di nascondere il fissaggio al piantone ottenendo così una spiccata pulizia delle forme.



Caratteristiche tecniche

TUBI VERTICALI
DA MM. 20X1,5

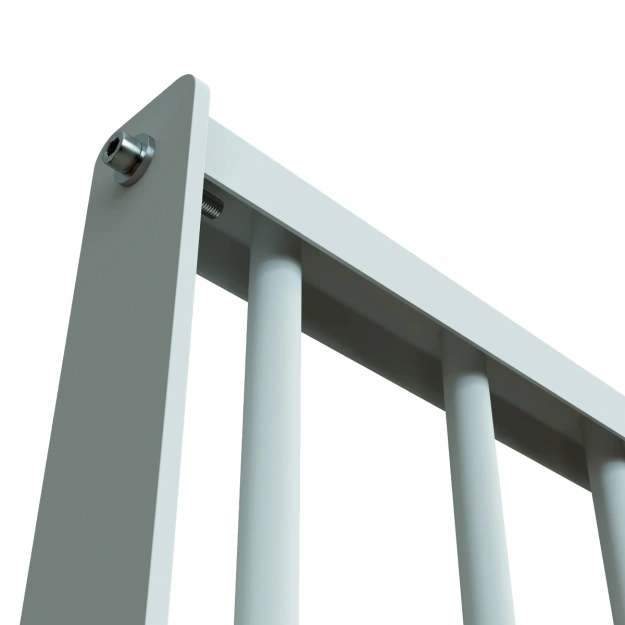

SEZIONE PROFILI DI SOSTEGNO ORIZZONTALI A C
DA MM. 30X45X30 SP=2

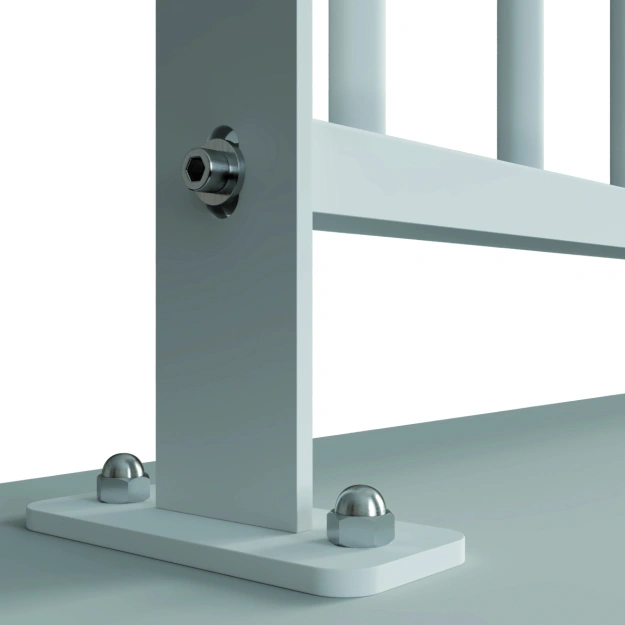

MONTANTI IN PROFILATO PIATTO
DA MM. 60X7
BULLONERIA M8X40
IN ACCIAIO ZINCATO

Indicazioni tecniche

Di seguito viene indicata l’altezza del muretto che consente l’allineamento superiore dei pannelli aventi altezze standard, con i cancelli pronti a magazzino.

Altezza pannello

930

Altezza muretto

700

Altezza pannello 930  Altezza muretto 700

Altezza pannello

1230

Altezza muretto

400

Altezza pannello 1230  Altezza muretto 400

Altezza pannello

1330

Altezza muretto

300

Altezza pannello 1330  Altezza muretto 300

Altezza pannello

1430

Altezza muretto

200

Altezza pannello 1430  Altezza muretto 200

Altezze disponibili

Le dimensioni standard dei pannelli di Linear® Orizzontale sono riportate in tabella. Su richiesta del cliente, si realizzano anche pannelli aventi misure speciali.

Interasse piantane Larghezza pannello Altezza pannello Altezza totale sopra muretto
2000 1992 930 1030
2000 1992 1230 1330
2000 1992 1330 1430
2000 1992 1430 1530
