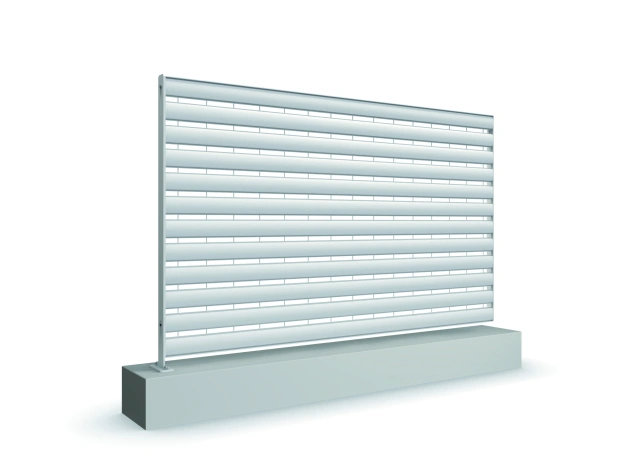

Il modello Linear® orizzontale realizzato con profili brevettati, coniuga la modernità delle linee con l’esigenza di protezione e privacy sempre più richiesta dal cliente.
I pannelli modulari realizzati elettroforgiando un tondo da 5 mm (posto verticalmente) alle doghe orizzontali garantiscono un’elevata robustezza e creano un piacevole effetto architettonico.

Caratteristiche tecniche

PROFILI ORIZZONTALI PROFILATI CON SPESSORE
DA MM. 1,5
SEZIONE PROFILI DI SOSTEGNO SUI QUATTRO LATI IN PIATTO
DA MM. 50X3
MONTANTI IN PROFILATO PIATTO
DA MM. 60X7

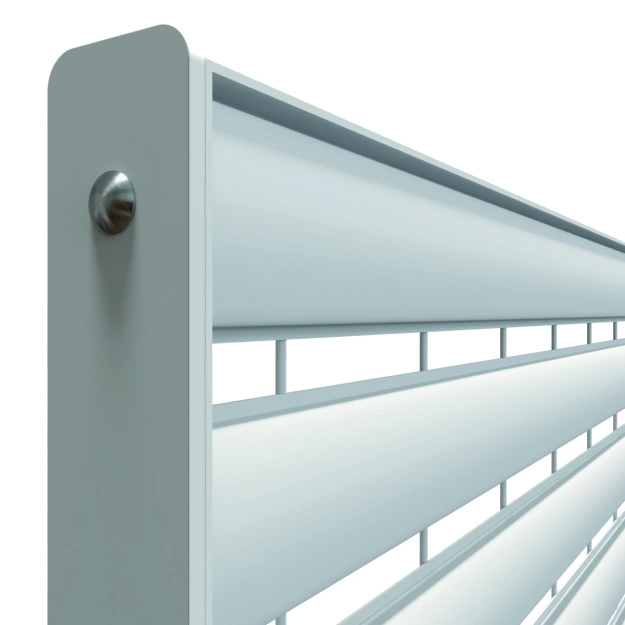

BULLONERIA M10X25 IN ACCIAIO INOX A STRAPPO
AISI 304

Indicazioni tecniche

Di seguito viene indicata l’altezza del muretto che consente l’allineamento superiore dei pannelli aventi altezze standard, con i cancelli pronti a magazzino.

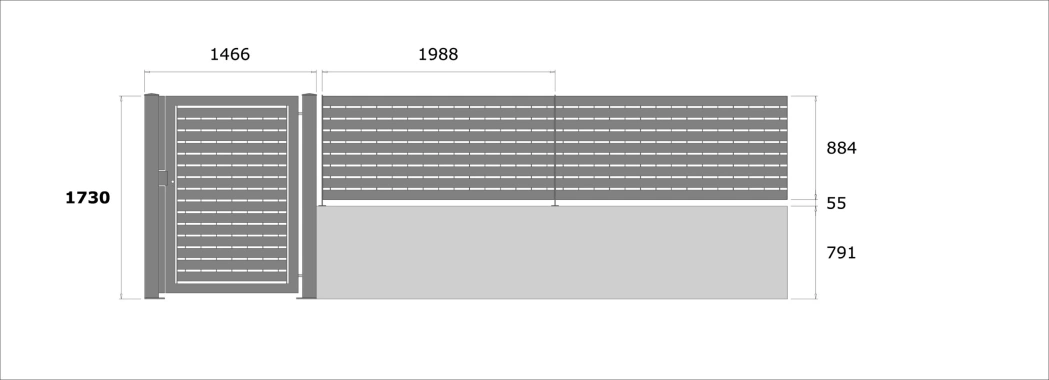

Altezza Pannello

884

Altezza Muretto

791

Altezza Pannello 884 Altezza Muretto 791

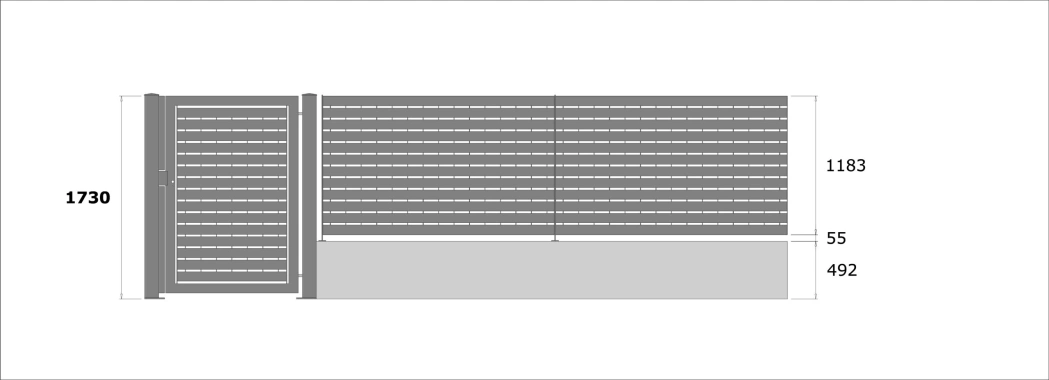

Altezza Pannello

1183

Altezza Muretto

492

Altezza Pannello 1183 Altezza Muretto 492

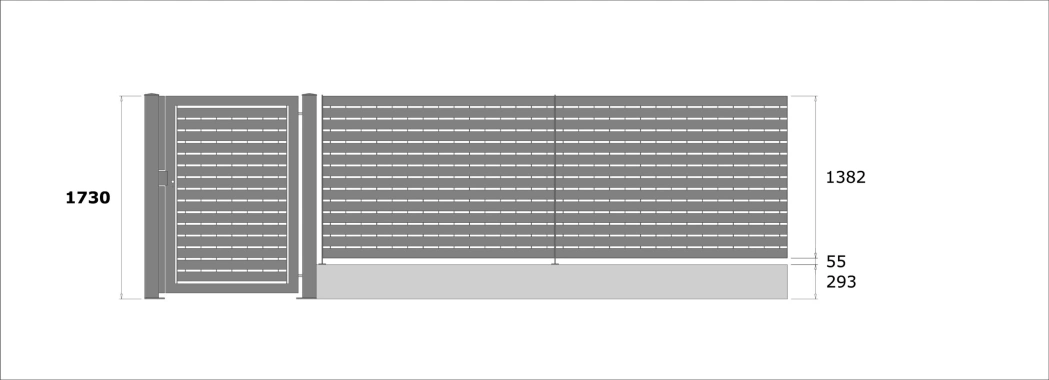

Altezza pannello

1382

Altezza muretto

293

Altezza pannello 1382 Altezza muretto 293

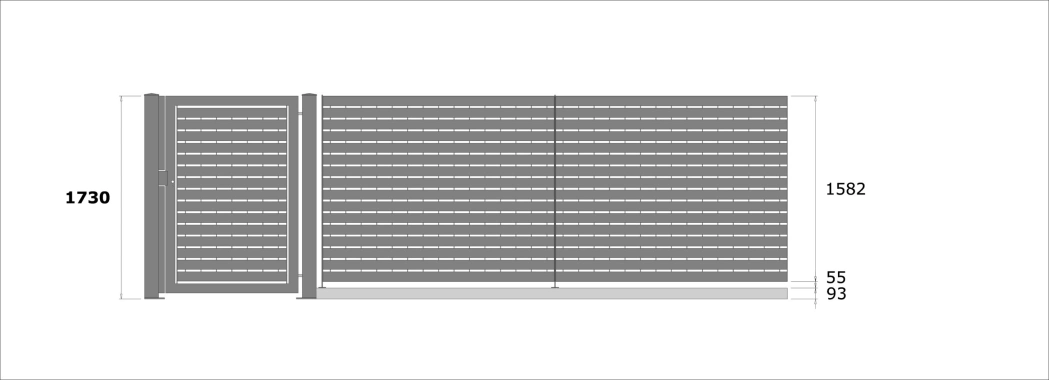

Altezza pannello

1582

Altezza muretto

93

Altezza pannello 1582 Altezza muretto 93

Altezze disponibili

Le dimensioni standard dei pannelli di Linear® Orizzontale sono riportate in tabella. Su richiesta del cliente, si realizzano anche pannelli aventi misure speciali.

Interasse piantane Larghezza pannello Altezza pannello Altezza totale sopra muretto
1988 1980 884 938
1988 1980 1183 1238
1988 1980 1382 1437
1988 1980 1582 1637
